Кромкооблицовочный станок с системой возврата деталей
обслуживается 1 оператором
.
Новая серия станков IMA Quadromat TS - это односторонние автоматические станки для облицовывания и последующей обработки кромок, укомплектованные сенсорной панелью управления ICOS TS. Запатентованная концепция станка предполагает, что обслуживать его будет всего 1 оператор. Благодаря интегрированному устройству возврата деталей обработка кромок выполняется как во время подачи деталей вперед, так и во время их возврата к оператору. На станке обрабатывается не только продольная кромка, но и поперечная, и не требуется повторная загрузка детали.
Станки серии Quadromat TS выгодно отличаются своими компактными размерами. Но при этом они полноценно укомплектованы фуговальным, кромкооблицовочным и многофункциональным агрегатами, плоскими и профильными циклями, а также полировальным агрегатом.
Станки серии Quadromat TS
- обеспечивают качество, не уступающее индустриальным станкам фирмы IMA
- оснащены эргономичной, дружественной к оператору системой управления с сенсорной панелью
- являются идеальным дополнением к обрабатывающему центру для формирования полноценного производственного модуля
- имеют компактную конструкцию благодаря системе возврата деталей
- позволяют мгновенно перейти на другой тип клея с помощью системы IMA quick-lock-System
- имеют высокую скорость подачи 18 м/мин.
Максимальное качество
обработки при минимальных габаритах:
Особенности серии
Quadromat TS
Комплектация
- Система управления станка с 12"-сенсорной
панелью и графической навигацией для оператора
- Фуговальный агрегат (2 x 3 кВт) с алмазным
инструментом
- Кромкооблицовочный агрегат: рулоны 0,3 - 3,0 мм;
рейки 12 мм
- Торцовочный агрегат
- Многофункциональный агрегат (МФА)
- Профильные цикли
- Плоские цикли
- Полировальный агрегат
|
Технические
характеристики |
|
|
|
Скорость подачи |
18 м/мин.
|
|
|
|
Общая высота
(шумопоглощающий кожух
закрыт) |
ок. 1.600 мм |
|
|
|
Общая ширина
(шумопоглощающий кожух
закрыт) |
ок. 1.100 мм
(в т.ч. опорная шина) |
|
|
|
Рабочая высота |
ок.
900 мм |
|
|
|
Длина
зоны обработки |
ок. 4.000 мм |
|
|
|
|
Подключение к
аспирации |
1 x Ø 80 мм
1 x Ø 100 мм
1 x Ø 120 мм
в качестве опции:
ящик для отходов
1 x Ø 120 мм |
|
|
|
Общий вес |
2.800 кг |
|

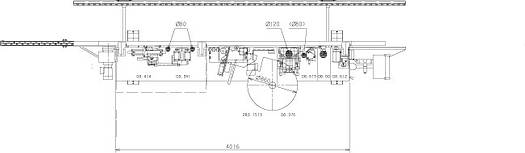

Схема станка.
