IMA Novimat Contour
- промышленный станок для высококачественной обработки кромок в проходном режиме.
Novimat Contour - это односторонний автоматический станок для прифуговки деталей, наклеивания и чистовой обработки кромочного материала толщиной 0,3 - 20 мм в проходном режиме.
- Станок предназначен для промышленных предприятий
- Массивная, жёсткая станина
- Механизм верхнего прижима со сдвоенным клиновым ремнем
- Быстрый переход на другой тип клея с помощью системы IMA quick-lock-System
- Централизованная смазка цепи подачи
- Опора для деталей, позиционируемая в зависимости от рабочей ширины
- Регулируемая программой скорость подачи 6 - 30 м/мин.
- Система управления Icos TS проста в обслуживании и не требует знания иностранного языка (сенсорная панель с графическими символами).
Технические характеристики:
Станок (Базовая комплектация) | |
Скорость подачи: | 6 - 30 м/мин. |
Вес: | ок. 8.000 кг |
Выступ детали за цепь: | 38 мм |
| |
Деталь | |
Толщина детали: | мин. 8 мм
макс. 12 мм (с профильными циклями)
макс. 40 мм (с ф-цией копирования)
макс. 60 мм (без ф-ции копирования) |
Ширина детали: | мин. 65* / 150 мм |
Длина детали: | мин. 150 мм |
Наименьшая деталь: | 65 x 300 мм / 150 x 150 x 12 мм |
| |
Кромочный материал | |
Рулонный материал | |
Ширина кромки: | мин. 14 мм
макс. 65 мм |
Поперечное сечение кромки: | макс. 150-180 мм² |
Длина полос: | мин. 160 мм |
Рейки | |
Толщина реек: | 3,0 - 20 мм |
Поперечное сечение реек: | макс. 20 x 30 мм / 12 x 50 мм |
Длина реек: | мин. 300 мм |
Агрегаты
- Торцовочный агрегат 08.42
- Фрезерный агрегат 08.055
- Многофункциональный агрегат 08.342
- Копировальный агрегат на качающихся рычагах
- Профильные цикли 08.519
- Плоские цикли 08.521
- Полировальный агрегат 08.617-2
- Резервное место
Чертеж IMA Novimat Contour
c МФА.

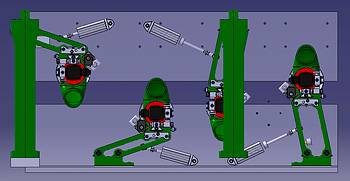

Чертеж IMA Novimat Contour
с копировальным агрегатом на качающихся
рычагах.
